Nguồn gốc:
Trung Quốc
Hàng hiệu:
Tieke
Số mô hình:
K13
Băng hình
Băng hình
Giới thiệu Breif:

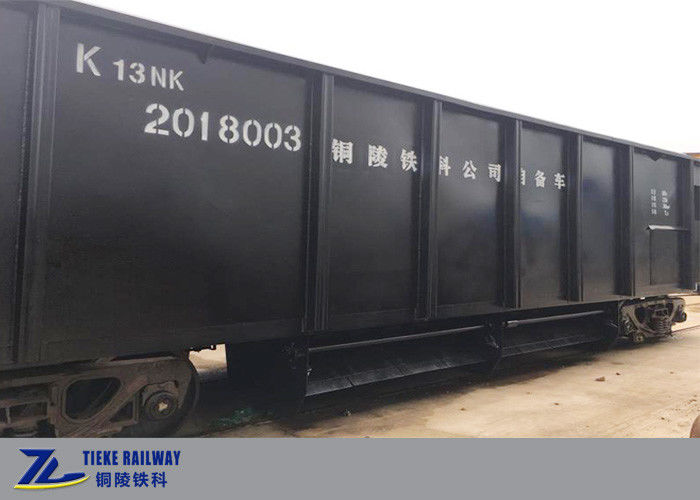

Toa xe phễu có mái che K13 được thiết kế đặc biệt để vận chuyển dằn, quặng hoặc các hạt khoáng sản khác bằng đường sắt guage tiêu chuẩn.Thùng xe có mái che có tác dụng bảo vệ hàng hóa vận chuyển khỏi tác động của thời tiết.Hệ thống dỡ hàng của toa xe sử dụng hệ thống xả pheumatic và cơ cấu truyền lực chính được lắp đặt trong cabin vận hành riêng biệt.
Toa xe phễu có mái che K13 bao gồm khung dưới, tường bên, tường cuối, tấm lợp, phễu, ca bin vận hành, hệ thống xếp dỡ hàng hóa, hệ thống loại bỏ bụi bẩn, hệ thống phanh, và bộ đệm ghép nối.Khung dưới được làm bằng thép hàn hoàn toàn không có dầm giữa với thép carbon chất lượng cao và thân xe được hàn bằng thép chịu lực.
Ngoài các mô hình tiêu chuẩn, chúng tôi cũng có thể thiết kế và sản xuất toa xe phễu tùy chỉnh theo các khổ khác nhau của khách hàng và các yêu cầu chức năng đặc biệt.
Các tính năng kỹ thuật chính:
Các thông số kỹ thuật chính:
| Tên |
Xe đường sắt chở hàng có phễu |
|
Ứng dụng |
Vận chuyển đá dằn, quặng, hạt khoáng sản |
| Trọng tải | 60t |
| trọng lượng bì | ≤23t |
| Sức chứa | 36 m3 |
| Tải trục | 21t |
| Máy đo | 1435mm |
| Loại ghép | Thép # 13A Lớp C |
| Chiều cao tâm bộ ghép nối (trống) | 880 mm |
| Chiều dài | 12046mm |
| Bogie loại | K2 Bogie |
| Khoảng cách trục cố định | 1750mm |
| Đường kính bánh xe | 840mm |
| Phương thức tải | Tải trên, hai bên và dưới cùng dỡ hàng bằng khí nén |
| Phương pháp phanh | Phanh hơi |
| Khoảng cách phanh | ≤1400 m |
| Tỷ lệ phanh | 9,6 |
| Tối đaTốc độ chạy | 120 km / h |
| Bán kính tối thiểu | 145m |
| Tuổi thọ | 25 năm |
| Máy đo giới hạn | Tuân thủ Tuân thủ GB146 1-83 'khổ tiêu chuẩn đầu máy toa xe' |
Hệ thống xả:
Khi dỡ hàng đã vận chuyển (đá dằn hoặc đá quặng), các cửa phía dưới có thể được vận hành bằng tay hoặc bằng tay.Toa xe phễu được trang bị ca-bin hoạt động êm ái để mở và đóng các cửa dưới cùng của phễu.Cơ chế hoạt động của cửa bao gồm thiết bị truyền động trên và thiết bị truyền tải dưới.Cơ cấu hộp số tay và hệ thống quản lý điều khiển bằng khí nén được đặt trên khung dưới ở một đầu của thùng xe.Các cơ cấu truyền động khí nén và phanh bằng tay độc lập với nhau, và sự chuyển đổi của nó được điều khiển bởi phuộc chuyển số và ly hợp hàm.Cơ cấu đóng mở cửa dưới có chức năng tự khóa, có thể đảm bảo rằng cửa dưới sẽ không tự động mở trong quá trình xe vận hành.Đồng thời, để tránh trường hợp vô tình đóng mở cửa dưới do người điều khiển thao tác nhầm trong quá trình vận hành xe, thiết bị khóa lệch tâm chống trượt xoay cũng được trang bị.
Bên trong ca bin hoạt động:
Đóng gói và giao hàng:
Gói khỏa thân có đế hỗ trợ và có bảo vệ chống va chạm.
Để đáp ứng chiều cao giới hạn của đường, thông thường chúng ta sẽ tách các bãi lầy và thùng xe ra trong quá trình vận chuyển.
Thiết kế bao bì xuất khẩu chi tiết sẽ được thiết kế theo khả năng nâng của cảng đích và điều kiện vận chuyển đích.
Nâng vấu trên toa xe phễu:
Đóng gói (bogie và thùng xe)
Phễu toa xe nâng và tải:
Câu hỏi thường gặp:
Q1: Bạn là công ty thương mại hay nhà máy?
A: Chúng tôi trực tiếp là một nhà máy và chúng tôi sản xuất và xuất khẩu toa xe lửa trực tiếp.
Câu hỏi 2: Bạn có khả năng thiết kế để cung cấp các phương tiện đường sắt tùy chỉnh không?
A: Có, chúng tôi có đội ngũ kỹ thuật chuyên nghiệp và chúng tôi quen thuộc với các tiêu chuẩn đường sắt quốc tế như UIC, AAR, EN và chúng tôi có thể cung cấp thiết bị đường sắt theo yêu cầu của khách hàng.
Q3: Khổ đường sắt của Trung Quốc là 1435mm, nhưng của nước ta là khổ 1000mm, đây có phải là vấn đề đối với bạn?
A: Tất nhiên là không, chúng tôi có thể thiết kế các toa xe đường sắt với các khổ đường khác nhau như 1435mm, 1000mm, 1067mm, 1520mm hoặc các khổ đường sắt yêu cầu khác.
Q4: Tại sao tôi nên chọn bạn, so với các đối thủ cạnh tranh của bạn?
A: Tieke Railway được chuyển đổi từ nhà máy sản xuất toa xe thuộc Công ty Đường sắt Trung Quốc vào năm 2016 và công ty đã có hơn 10 năm kinh nghiệm sản xuất toa xe đường sắt;Giờ đây, Tieke Railway là một công ty tư nhân và áp dụng các chiến lược quản lý thị trường hiện đại, các dịch vụ của chúng tôi linh hoạt và chu đáo hơn và chi phí của chúng tôi có thể kiểm soát được hơn.
Q5: Tôi nên cung cấp những gì để nhận được báo giá từ bạn?
A: Bạn có thể gửi yêu cầu của mình với bản vẽ chi tiết, hình ảnh sản phẩm, thông số kỹ thuật chi tiết hoặc mô tả yêu cầu.Đầu vào yêu cầu đầy đủ là rất quan trọng để chúng tôi cung cấp báo giá chính xác cho bạn.
