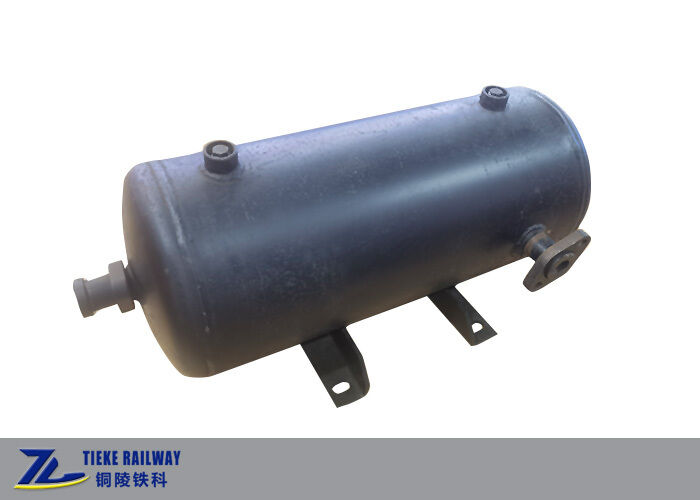

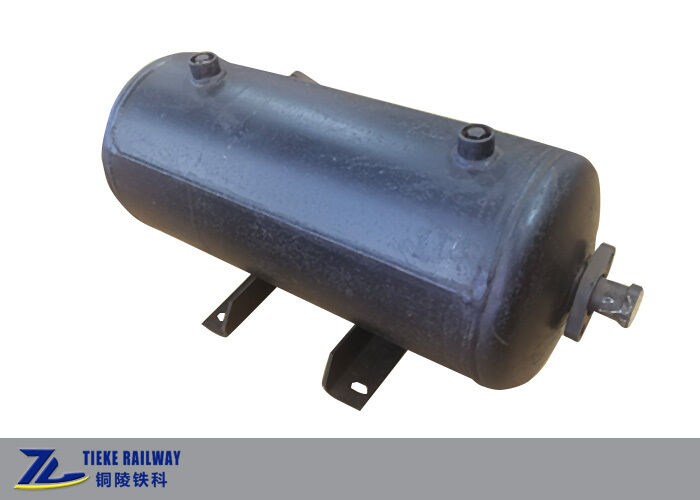

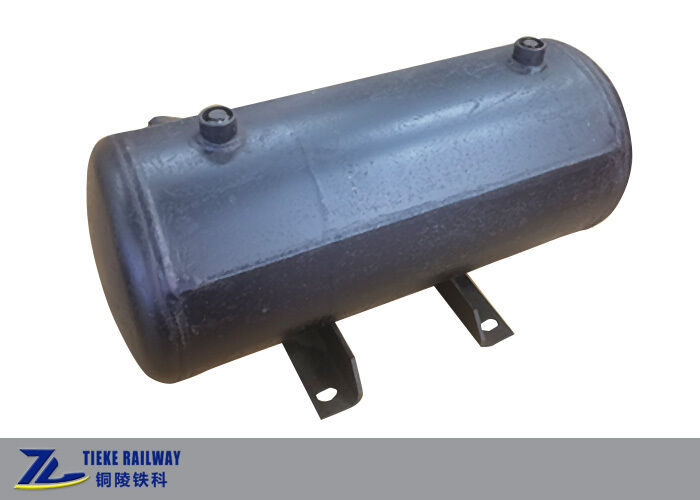

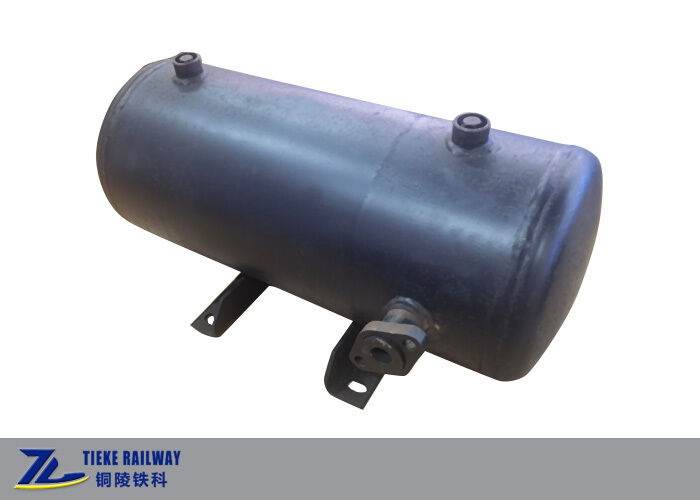

Lưu trữ không khí đường sắt hàn hai khoang 11 * 17 cho hệ thống phanh xe tải

Lưu trữ không khí đường sắt hàn hai khoang 11 * 17 cho hệ thống phanh xe tải

bể chứa không khí đường sắt hàn

bể phanh không khí hai khoang

Lưu trữ hệ thống phanh xe tải

Nguồn gốc:

Trung Quốc

Hàng hiệu:

OEM Customized

Chứng nhận:

TB/T 1900, International Railway Pressure Vessel Spec

Số mô hình:

11*17

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
người mẫu:
Bể chứa không khí đường sắt hàn 11 * 17 ngăn kép
Khối lượng định mức:
Buồng làm việc 11L, Buồng giảm áp 17L (dung sai +/- 1%)
Áp suất làm việc định mức:
600 kPa
Áp suất thử thủy lực:
900 Kpa
Kích thước tổng thể:
Chiều dài 715 mm x Đường kính ngoài 219 mm
Khoảng cách trung tâm của lỗ nâng:
580 mm
Vật liệu chính:
Thép cacbon Q245R / Thép không gỉ (tùy chọn)
Trọng lượng tịnh:
42 kg (Thép Carbon) / 36 kg (Thép không gỉ)
Tiêu chuẩn thực thi:
Tiêu chuẩn ngành đường sắt TB/T 1900 và thông số kỹ thuật của bình chịu áp lực đường sắt quốc tế
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
10 miếng
Giá bán
USD 100-600 / Piece
chi tiết đóng gói
Hộp carton có khối định vị bọt tùy chỉnh màu trắng bên trong
Thời gian giao hàng
15-30 ngày đối với sản xuất, 3-7 ngày đối với hàng tồn kho
Điều khoản thanh toán
T/T, L/C, Western Union
Khả năng cung cấp
500 miếng mỗi tháng
Mô tả sản phẩm

Bình khí nén hàn hai ngăn cho đường sắt 11*17

Tổng quan sản phẩm

Bình khí nén hai ngăn này là một bình chứa khí hàn chịu tải nặng, được thiết kế đặc biệt cho hệ thống phanh khí nén của toa xe hàng đường sắt. Là một bộ phận cốt lõi của thiết bị phanh khí nén đường sắt, nó áp dụng cấu trúc bình khí nén hàn tích hợp với tấm ngăn bên trong, chia bình thành hai khoang kín độc lập với thể tích định mức lần lượt là 11L và 17L. Được thiết kế riêng cho van phanh đường sắt loại 120, bình khí nén đường sắt này cung cấp hỗ trợ áp suất khí ổn định và đáng tin cậy cho các chức năng phanh dịch vụ, duy trì áp suất và xả chậm của tàu, được áp dụng rộng rãi cho các toa xe hàng đường sắt tiêu chuẩn trên toàn thế giới.

Ưu điểm cấu trúc & thiết kế cốt lõi

  • Cấu trúc hàn tích hợp: Áp dụng quy trình hàn liền mạch hoàn toàn với thân xi lanh tích hợp và niêm phong đầu hình elip. So với cấu trúc lắp ghép mặt bích truyền thống, bình khí nén hàn này có độ cứng cấu trúc cao hơn, không có nguy cơ rò rỉ khí, khả năng chống rung mạnh hơn và thích ứng với điều kiện làm việc rung động tần số cao trong thời gian dài của hoạt động đường sắt.
  • Thiết kế hai ngăn độc lập: Bình khí nén hai ngăn được chia chính xác thành khoang khí làm việc 11L và khoang khí giảm áp 17L. Hai khoang hoạt động độc lập mà không gây ảnh hưởng lẫn nhau, thực hiện kiểm soát khí nén chính xác, tối ưu hóa hiệu quả độ nhạy phanh của tàu và đảm bảo hiệu suất phanh theo giai đoạn và xả chậm ổn định.
  • Vật liệu bình áp lực cao cấp: Được làm từ thép bình áp lực Q245R chất lượng cao hoặc vật liệu thép không gỉ tùy chỉnh. Thành xi lanh dày đảm bảo khả năng chịu áp lực, chống ăn mòn và thích ứng với nhiệt độ thấp tuyệt vời, đáp ứng các yêu cầu dịch vụ nghiêm ngặt của môi trường làm việc đường sắt phức tạp.
  • Giao diện & lắp đặt tiêu chuẩn hóa: Được trang bị các giao diện ren khí nén tiêu chuẩn và các nút xả đáy cho mỗi khoang, tạo điều kiện kết nối đường ống, xả nước hàng ngày và bảo trì. Thiết kế ghế nâng tích hợp cho phép lắp đặt khung đáy nhanh chóng và chắc chắn, tương thích với các tiêu chuẩn lắp đặt toa xe đường sắt phổ biến.

Thông số kỹ thuật

MụcThông số kỹ thuật
Mẫu mãBình khí nén hàn hai ngăn cho đường sắt 11*17
Thể tích định mứcKhoang làm việc 11L, Khoang giảm áp 17L (dung sai +/- 1%)
Áp suất làm việc định mức600 kPa
Áp suất thử thủy lực900 kPa
Kích thước tổng thể715 mm (Chiều dài) x 219 mm (Đường kính ngoài)
Khoảng cách tâm lỗ nâng580 mm
Vật liệu chínhThép Carbon Q245R / Thép không gỉ (tùy chọn)
Trọng lượng tịnh42 kg (Thép Carbon) / 36 kg (Thép không gỉ)
Tiêu chuẩn thực hiệnTuân thủ tiêu chuẩn ngành đường sắt TB/T 1900 và các quy cách bình áp lực đường sắt quốc tế

Hiệu suất sản phẩm & Đảm bảo chất lượng

Tất cả các sản phẩm bình khí nén đường sắt của chúng tôi đều trải qua các bài kiểm tra nghiêm ngặt tại nhà máy bao gồm kiểm tra độ bền áp lực thủy lực 100%, kiểm tra độ kín khí, kiểm tra không phá hủy mối hàn (MT/RT) và hiệu chuẩn thể tích. Cấu trúc hàn tích hợp loại bỏ các nguy cơ tiềm ẩn về rò rỉ khí và hỏng hóc cấu trúc, đảm bảo hoạt động ổn định lâu dài trong các tình huống đường sắt cường độ cao. Mỗi sản phẩm được đánh dấu bằng bảng tên chính thức với đầy đủ chứng chỉ sản xuất, báo cáo thử nghiệm và tài liệu chất lượng để hỗ trợ kiểm tra và chấp nhận dự án toàn cầu.

Phạm vi ứng dụng

Bình khí nén hàn hai ngăn này phù hợp phổ biến cho nhiều loại toa xe hàng đường sắt khác nhau, bao gồm toa xe chở ngũ cốc, toa xe mui trần, toa xe bồn và các phương tiện đường sắt tiêu chuẩn khác. Đây là bộ phận cốt lõi tương thích của hệ thống phanh khí nén loại 120, được sử dụng rộng rãi trong các dự án cải tạo và xây dựng mới đường sắt trong nước và quốc tế, được ưa chuộng bởi các nhà cung cấp thiết bị đường sắt và nhà thầu kỹ thuật trên toàn cầu.

Dịch vụ tùy chỉnh

Chúng tôi hỗ trợ tùy chỉnh cá nhân hóa bình khí nén đường sắt, bao gồm chuyển đổi tiêu chuẩn ren (ren NPT/G), điều chỉnh kích thước, xử lý chống ăn mòn bề mặt, nâng cấp vật liệu và đánh dấu logo độc quyền. Cung cấp các giải pháp một cửa cho nhu cầu mua sắm phụ tùng đường sắt toàn cầu và hỗ trợ dự án.

Đối với đơn đặt hàng số lượng lớn, thông số tùy chỉnh hoặc hợp tác OEM, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi để nhận báo giá.
