Đầu nối tự động toa xe lửa số 15 TB T3046 Thép đúc tác động thấp

Đầu nối tự động toa xe lửa số 15 TB T3046 Thép đúc tác động thấp

Đầu nối toa xe lửa số 15

Đầu nối tự động tác động thấp

Đầu nối thép đúc TB T3046

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Tieke

Chứng nhận:

TB/T 3046

Số mô hình:

số 15

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
tên:
Khớp nối tự động xe khách đường sắt số 15
Ứng dụng:
Toa xe khách đường sắt cao tốc thông thường (22, 25G, 25K, 25T)
Kiểu diễn xuất:
Diễn xuất thấp hơn
Tiêu chuẩn:
TB/T 3046
Kết cấu:
Đầu khớp nối, thân hộp rỗng, đuôi khớp nối
Giải phóng vị thế đóng:
112-122 mm giữa khớp nối và hàm khớp nối
Giải phóng vị thế mở hoàn toàn:
220-235 mm
Vật liệu:
Thép đúc (loại C QG-C3 cho phiên bản cường độ cao 15X)
Tải trọng kéo bị lỗi:
>=2256 kN
Bộ đệm phù hợp:
Bộ đệm dung lượng lớn loại G1
Khả năng tương thích khớp nối:
Có thể hoán đổi với khớp nối vận chuyển hàng hóa số 13
Tốc độ tối đa:
Lên tới 160 km/h
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
Có thể thương lượng
Giá bán
negotiable
chi tiết đóng gói
Vỏ gỗ hoặc Pallet
Thời gian giao hàng
1-2 tháng
Điều khoản thanh toán
T/T, L/C
Khả năng cung cấp
5000 bộ mỗi năm
Mô tả sản phẩm

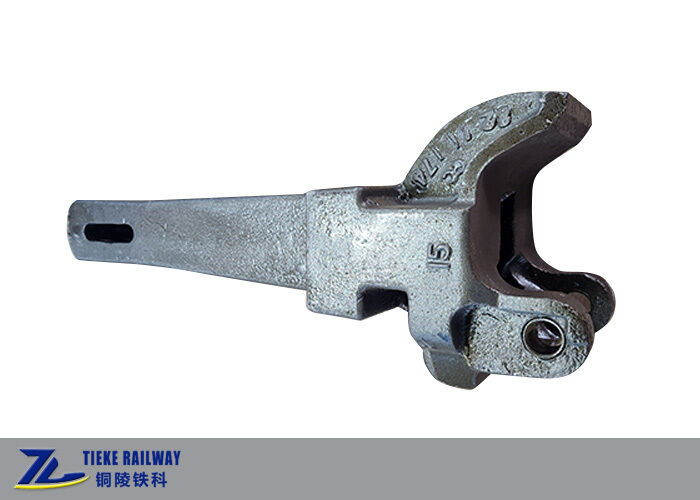

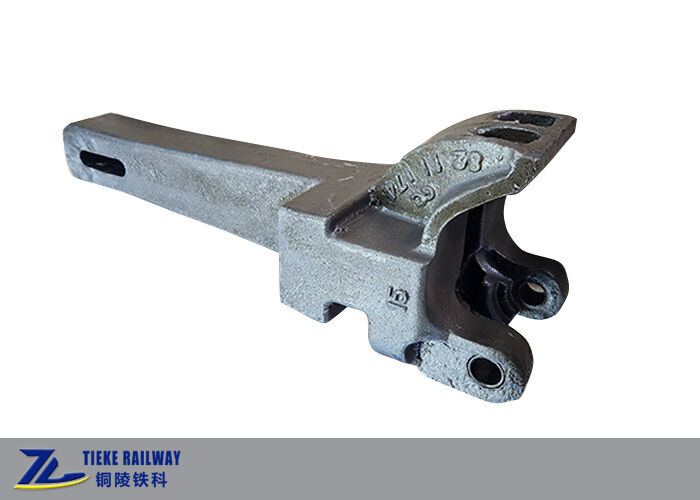

Đầu nối tự động toa xe khách đường sắt số 15

Đầu nối số 15 là loại đầu nối tự động chính truyền thống cho toa xe khách khổ đường tiêu chuẩn ở Trung Quốc. Đây là loại đầu nối tác động thấp được sử dụng rộng rãi trên các toa xe khách tốc độ thông thường như 22, 25G, 25K và 25T, và nó có thể được ghép nối với đầu nối số 13 được sử dụng trên đầu máy và toa xe hàng.

Thân đầu nối được chia thành ba bộ phận chính: đầu nối, thân nối và đuôi nối. Đầu nối bao gồm khớp nối, khóa khớp nối, cần gạt khớp nối và thiết bị chống nhảy chốt khóa dưới (tác động thấp, tháo khớp nối từ phía dưới đầu nối). Thân nối là một phần hộp rỗng truyền tải tải trọng kéo và va đập theo chiều dọc, trong khi đuôi nối kết nối với cổ khớp nối, tấm đệm và bộ giảm chấn.

Ba vị trí làm việc

  • Vị trí đóng: sau khi ghép nối, khóa khớp nối hạ xuống và khóa khớp nối để kéo thông thường. Khoảng cách giữa khớp nối và mặt trong của hàm đầu nối là 112-122 mm.
  • Vị trí mở: nâng chốt khóa dưới lên sẽ nâng khóa khớp nối để có thể tháo khớp nối.
  • Vị trí mở hoàn toàn: nâng thêm, cần gạt khớp nối sẽ đẩy khớp nối mở hoàn toàn để ghép nối. Khoảng cách giữa khớp nối và mặt trong của hàm đầu nối là 220-235 mm.

Thông số kỹ thuật chính

Ứng dụngToa xe khách tốc độ thông thường (22, 25G, 25K, 25T)
Loại tác độngTác động thấp
Tiêu chuẩnTB/T 3046
Vật liệuThép đúc (C grade QG-C3 cho 15X)
Tải trọng kéo đứt≥2256 kN
Khe hở vị trí đóng112-122 mm
Khe hở vị trí mở hoàn toàn220-235 mm
Bộ giảm chấn tương thíchBộ giảm chấn dung tích lớn loại G1
Khả năng tương thích ghép nốiCó thể thay thế cho đầu nối số 13
Tốc độ tối đaLên đến 160 km/h

Các biến thể có sẵn: Đầu nối khe hở nhỏ 15A (giảm khe hở chốt đuôi đầu nối để giảm va đập dọc, được sử dụng rộng rãi trên 25K/25T), Đầu nối cường độ cao 15X (thép đúc C grade, tải trọng đứt ≥2256 kN, cho toa xe khách tốc độ gần cao và một số đầu máy khách), và các phiên bản 15C / 15T cường độ cao khác.

Không áp dụng cho: tàu EMU tốc độ cao, sử dụng đầu nối khóa chặt thay vì đầu nối số 15.

Tại sao chọn Tieke Railway

Tieke Railway sản xuất và xuất khẩu toa xe đường sắt và phụ tùng toa xe trực tiếp, với hơn 10 năm kinh nghiệm. Chúng tôi có thể cung cấp đầu nối, bộ giảm chấn, cổ khớp nối và bộ thiết bị giảm chấn đầu nối hoàn chỉnh cho các tiêu chuẩn khác nhau. Gửi bản vẽ hoặc yêu cầu kỹ thuật của bạn cho chúng tôi để nhận báo giá chính xác.
